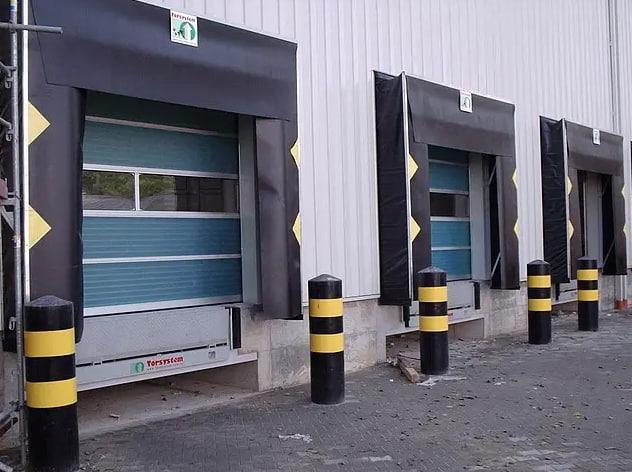

Герметизатор отвору (докшелтер)

Герметизатор отвору служить як «ущільнювач» між отвором воріт складу та автомобілем.
Докшелтери - це спеціальні герметизатори отворів між кузовом транспортного засобу та стінами складського приміщення. Докшелтер є системою ущільнювальних елементів, що монтуються зовні вантажного вікна для ізоляції внутрішнього простору складу від зовнішнього середовища. Вони необхідні при роботі з продукцією, що вимагає суворого контролю за температурним режимом, а також захищають складські приміщення від протягів.
Опис ущільнення:
Пластик полівінілхлорид – PCV, стійкий до атмосферних умов та механічних впливів, товщиною 3 мм.
Покриття з ухилом, закінчені жолобом,
Пружна конструкція покриття та боків,
Конструкція покриття, що піднімається під впливом лобового тиску,
Несуча конструкція, виготовлена з легких сталевих профілів
Несуча конструкція складена з двох рам, з'єднаних один з одним шарнірами за допомогою чотирьох рукавів та кожуха із пластику PCV
забезпечення країв ущільнення алюмінієвим профілем

Ширина (B): 3400 мм
Висота (H): 3400 мм
Висота верхнього фартуха (FU): 1000 мм
Ширина бічних фартухів (FB): 675 мм.
Глибина: 600 мм

Верхня частина докшелтера встановлюється на висоті 4500-4700 мм щодо цього рівня. Зазвичай висота вантажівки не перевищує 4200 мм. У випадку, коли висота машини більша, можливе виготовлення докшелтера більшої висоти.

Коли герметизатор встановлений на стіну, між бічними листами утворюється простір w=2200 мм. Оскільки зовнішня ширина кузова автомобіля становить приблизно 2500 мм, цей розмір докшелтера забезпечує гарне ущільнення.

Оптимальним розміром герметизатора є розмір, який визначається за формулою:
- Ширина = ширина автомобіля + 800 мм;
- Висота = висота автомобіля + 800 мм
Мінімальні розміри відповідно:
- Ширина = ширина автомобіля + 400 мм;
- Висота = висота автомобіля + 200 мм

Секційні ворота для перевантажувального доку:

Розміри воріт визначаються за такими основними факторами:
- висота пандуса дока;
- тип продуктів, які перевантажуватимуться;
- види машин;
- висота навантажувача;
- тип зрівняльної платформи.

Максимальна висота автомобілів зазвичай становить від 3800 до 4200 мм. Висоту необхідних воріт можна визначити за такою формулою:
Висота воріт = висота автомобіля + 100 мм – висота пандусу.
Для нормальної роботи ширина воріт повинна бути не меншою від внутрішньої ширини кузова автомобіля.

Герметизатори отворів бувають трьох видів:
1. Герметизатор отвору зі складною рамою – рама складається з алюмінієвих чи сталевих профілів. У разі неправильного паркування фури рама герметизатора складається без пошкоджень.
2. Герметизатор отвору із жорсткою рамою – використовується на складах із великим вантажопотоком. Рама може складатися як із сендвіч-панелей так і з проф. листа.
3. Надувний герметизатор отвору – забезпечує максимальну герметичність між кузовом автомобіля та складом. Заповнюються повітрям протягом 40 секунд за допомогою електричного насоса.
